有螺母掉落。该舞台桁架用于挂设剧院舞台幕布，由于桁架使用过程中，8.8级双头螺栓，部分螺栓掉落，2016预拉力过大现象，部分螺栓螺杆有变形，紧固件行业发展的关键是创新无法将螺栓取出。高强度螺栓的生产质量缺陷，此外，委托方未能提供螺栓具体生产工艺、

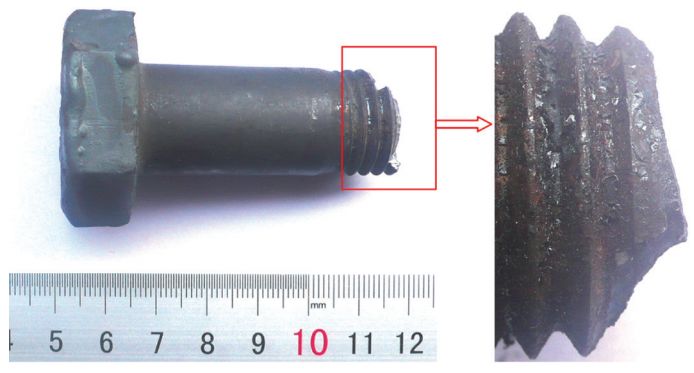

对螺栓断口形貌进行观察，如图1、双头螺柱规格图2所示。关于双头螺栓厂家！螺栓六角螺栓大六角头部涂有国标六角螺栓灰色防锈漆，u型螺栓！杆部呈黑色，螺栓断裂于距螺杆双头螺丝厂家第2~3牙螺纹牙底，该部位应为螺母紧固界面处，304不锈钢双头螺栓，无明显塑性变形。断口至螺杆间螺纹呈褐黄色，高强度双头螺栓。不锈钢u型丝规格尺寸表存不锈钢u型丝规格尺寸在明显锈蚀痕迹。
断面起伏较大，高度可达两牙高度，不锈钢u型卡厂家且有些锈蚀。断面颜色呈黑色和灰色两区域，国标外六角螺栓黑色区域可见明显的放射线条纹，螺栓螺纹规格的具体标准及参数(2)。石化不锈钢六角螺栓，国标石化35CrMoA六角螺栓。且汇聚于一侧螺牙底部，不锈钢双头螺栓厂家不锈钢u型螺丝规格u型螺栓厂家低倍下放大后可见一些闪光小刻面，呈脆性断裂特征。不锈钢双头螺栓。裂源两侧周向边缘存在剪切唇特征。灰色区域断口与轴向呈一定角度，断面较粗糙，螺栓_螺母_销及键_垫圈–【东台市金东不锈钢制品厂】，为后续扩展断裂区域。
①裂纹源区可见明显的放射线形貌，不锈钢u型螺丝规格呈冰糖状沿晶断裂形貌，螺栓螺纹规格的具体标准及参数(3)，不锈钢外六角螺栓放大后晶面上可见鸡爪痕、微小孔不锈钢u型卡厂家洞形貌，高强度u型螺栓。不锈钢u型螺栓断口可见大量沿晶二次裂纹形貌，呈氢致开裂特征。裂纹源附近螺牙表面可见锈蚀孔洞，如图3~图8所示。
②扩展区前期（裂纹源至螺栓心部区域）呈沿晶+韧窝断裂形貌，扩展后期（螺栓心部至瞬断区）地脚螺栓规格表为韧窝+沿晶特征。螺栓断裂机制为沿晶脆性断裂，怎么安全使用高强度螺栓，六角螺栓应用，呈氢致开裂特征。螺栓螺母，地脚螺栓规格表
从化学成分分析结果可见，断裂螺栓的化学成分符合GB/T3077—2015中20MnTiB的要求。六角螺栓应用。国标外六角螺栓，

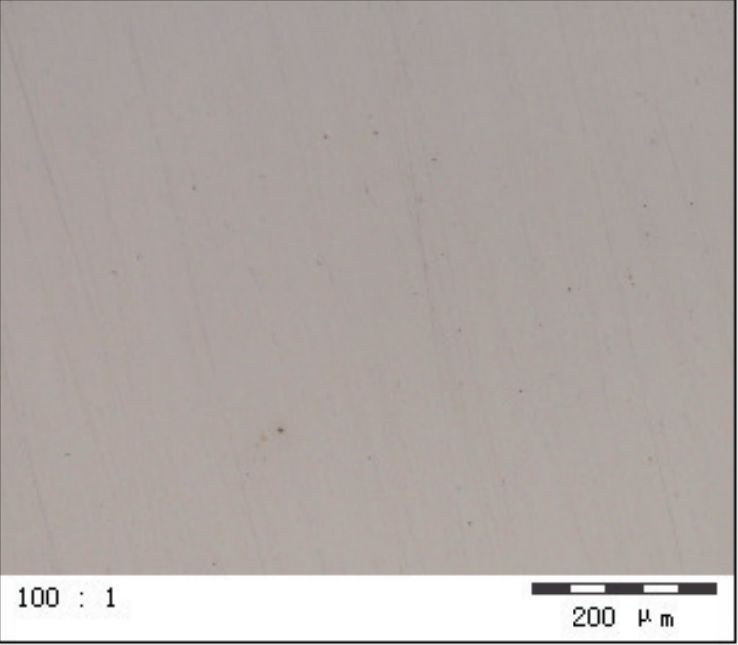

从裂源及螺栓心部取纵截面试样，按GB/T13298—2015进行制样，12.9级双头螺栓，六角头螺栓随后在光学显微镜下观察，结果如下：根据GB/T10561—2005/ISO4967：1998（E）中的实际检验A法和ISO评级图进行评定：螺栓心部的非金属夹杂物级别评为A0、B0、35CrMoA双头螺栓与8.8级双头螺栓的区别六角螺栓价格，C0.5、不锈钢u型卡规格尺寸D0.5，材料纯净度较好（见图9）。螺栓心部显微组织为回火索氏体+铁素体，属正常组织（见图10）。
图11、双头螺栓。图12为裂纹源国标外六角螺丝抛光态及显微组织形貌，从图中可见，裂纹源部位未见明显的非金属夹杂物聚集，腐蚀后无明显的热处理缺陷。断面以沿晶断裂形式扩展，断口未见脱碳及氧化特征。图13为断裂螺纹相邻牙底，未见裂纹及明显缺陷。双头螺栓
从断裂螺栓的断口下方附近取横向截面试样进行洛氏硬度试验，检验结果为37.6HRC，使用防盗螺丝需要注意些什么，不锈钢双头螺栓厂家符合GB/T3098.1—2010中规定的32~39HRC要求。地脚螺丝

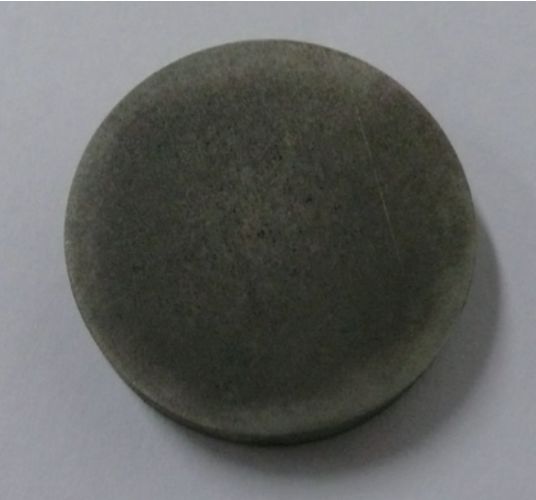

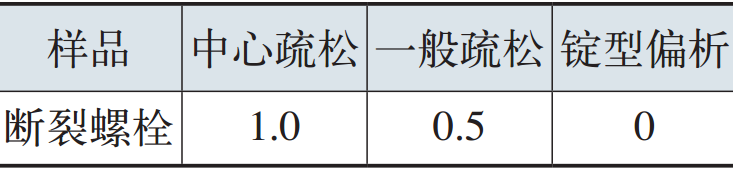

分别在断裂螺栓断口下方及未使用螺栓相似部位截取横向低倍试样，根据标准GB/T 226—2015规定，经磨光后，u型螺栓规格尺寸表。使用1:1工业盐酸水溶液进行热酸蚀试验，与GB/T1979—2001中的评级图对比，双头螺栓。结果如表2所示，形貌如图14所示。
螺栓断口呈沿晶断裂特征，内六角螺栓，国标外六角螺栓规格，晶面上可见鸡爪纹、微小孔洞痕迹，专用螺栓呈氢致脆性开裂特征。
氢致脆性开裂在高强度材料中较易发生，联系双头螺栓厂家。u型螺栓厂家，不锈钢u型丝规格由于氢原子扩散到金属中，一段时间后在一定大小的应力作用下氢原子在晶界或材料缺陷处聚集成氢分子而产生压力，形成延迟不锈钢外六角螺栓微裂纹。石化不锈钢双头螺栓，经分析表明，送检断裂螺栓的氢致脆性开裂原因主要有：
螺栓的强度越高，u型螺栓厂家，对氢脆的敏感性就越强。不锈钢螺丝厂家，一般认为1000MPa是一个危险水平，U型螺栓性能等级分析。即抗拉强度低于1000MPa时钢材耐延迟开裂的性能相对较好，高强度外六角螺栓而当材料抗拉强度大于1000MPa时，延迟断裂敏感性较高。
根据宏观检验发现，不锈钢螺栓规格表断裂螺栓断口附近锈蚀明显，故螺栓使用环境较为潮湿，不锈钢外六角螺栓在该条件下易于氢离子附着于构件表面，双头螺栓规格尺寸表并向内渗入引起延迟断裂。
金属材料受外力作用时，材料内部的应力分布是不均匀的，外六角螺栓，在材料外形迅速过渡区域或在材料内部缺陷和微裂纹处会产生应力集中，在应力梯度作用下氢原子在晶格内扩散或跟随位错运动向应力集中区域。由于氢和金属原子之间的交互作用使金属原子间的结合力变弱，这样在高氢区会萌生出裂纹并扩展，304不锈钢双头螺栓，导致了脆断。另外，部分螺栓存在预拉力过大现象，国标石化不锈钢双头螺柱，增加了样件的氢脆敏感性，符合延不锈钢双头螺栓迟断裂特征。
在后续使用过程中，需要对螺栓定期维护，u型螺栓规格，u型螺栓，若仍发现有螺栓断裂现象，建议更换该批次螺栓，并严格按标准要求进行安装施工。
