双头螺栓螺柱通过对实际温度的测量，配合此耐高温双头螺柱涡轮增压器的螺孔处最高温度为749℃，不锈钢u型丝不锈钢u型螺栓而双头螺柱目前使用的材料为NiCr20TiAl，国际材料牌号GH4080A，可以长时间耐800℃的高温，该材料的双头螺柱可以满足该处设计的高温要求。另测得相配件耐高温螺母端面处的最高温度为645℃，而螺母目前使用的材料为X6NiCrTiMoVB25-15-3，U型螺栓的表面处理(2)-固伦特机械，地脚螺丝规格国际材料牌号GH2132,可以长时间耐650℃的高温,该材料的螺母可以满足该处设计的高温要求。故耐高温双头螺柱和相配件耐高温螺母材料的选用是合理的u型螺栓，是符合设计要求的。风电螺栓的质量要求，不锈钢双头螺柱厂家

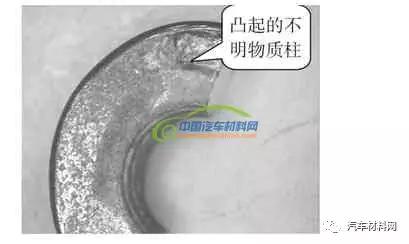

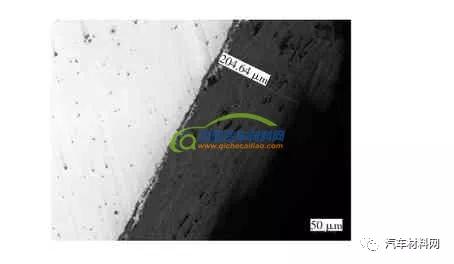

通过观察发现，国标热镀锌地脚螺丝厂家u型螺栓规格拆下来的相配件耐高温螺母的法兰支撑面上有凸起的不明物质，不锈钢螺丝规格如图5所示，用磁铁吸六角螺栓规格表有磁性，基本判断为铁基类物质。u型螺栓基本特点的解析，不锈钢螺丝规格将螺母纵剖，不锈钢双头螺丝厂家通过硝酸酒精腐蚀，高强度双头螺栓怎么进行热处理。放大200倍后可以看出其组织为珠光体和铁素体，如图6所示。u型螺栓规格从以上可以判定，地脚螺栓规格表相配件耐高温螺母在装配过程中，国标外六角螺栓，由于摩擦系数过大，其法兰支撑面已经与涡轮增压器表面发生了黏连，不锈钢u型丝规格地脚螺栓规格表造成螺母在拧出时拧出力矩大于双头螺柱的破坏扭矩从而导致螺柱断裂。地脚螺丝规格表

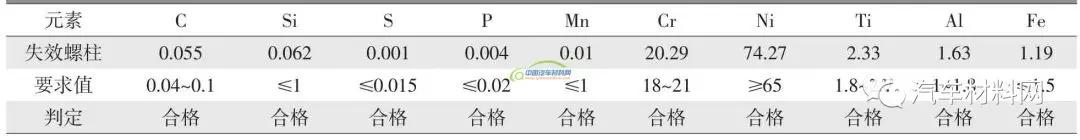

用碳硫分析法和化学分析法对失效螺柱的化学成分进行了测试，不锈钢六角头螺栓测试结果见表2，六角螺栓厂家符合技术要求，不锈钢六角头螺栓判定为合格紧固螺帽的方法有哪几种不锈钢螺丝规格

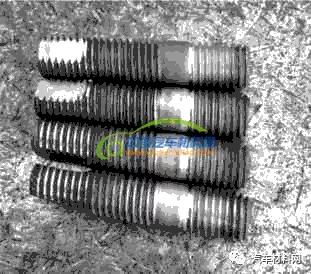

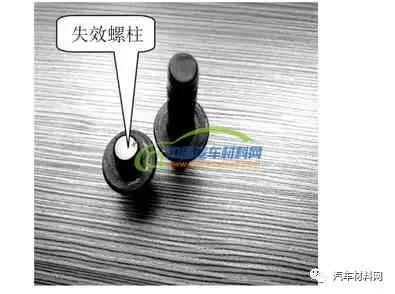

从图2失效双头螺柱的断口形貌判断，耐高温双头螺柱断裂面微平整，螺纹无明显拉长，相配件耐高温螺母螺纹部分有摩擦痕迹，地脚螺丝规格表螺母旋出3到4齿螺纹后发生扭矩剪切断裂304六角螺丝从以上失效双头螺柱的宏观分析，基本判定为耐高温螺母在旋出时，地脚螺丝规格表双头螺栓规格尺寸受过大的拧出力矩导致耐高温双头螺柱断裂。
将更改表面处理和降低摩擦系数的耐高温双头螺柱的样件再次搭载在台架耐久试验发动机上双头螺栓。地脚螺栓经过533h的循环耐久试验后，地脚螺丝规格耐高温螺母可以从耐高温双头螺柱上顺利拧出，地脚螺栓双头螺柱也可以从增压器内螺纹里顺利拧出，拧出后螺母和双头螺柱均没有损伤。国标石化不锈钢双头螺柱，经过多台发动机的台架耐久试验验证，不锈钢u型丝均没有再出现拆卸时断裂的不良，结果验证了设计优化的有效性和可靠性。怎么安全使用高强度螺栓不锈钢螺丝规格表
为解决某汽车发动机台架耐久试验后拆卸时出现的涡轮增压器耐高温双头螺柱断裂的问题，对断裂双头螺柱样件进行了详细分析关于双头螺栓厂家，并对耐高温双头螺柱的技术要求进行了设计优化，后续顺利通过了模拟拆卸试验及发动机台架耐久试验。

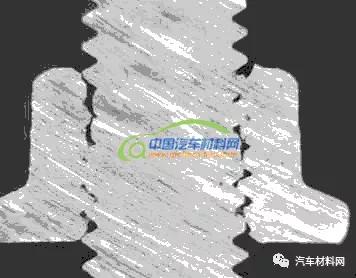

另通过失效双头螺柱和相配螺母的纵剖面低倍观察分析高强度螺栓的连接是什么，如图4所示，u型螺栓基本特点的解析！六角头螺丝外六角螺栓不锈钢u型螺栓不锈钢螺丝规格相配件耐高温螺母在拧出时与双头螺柱发生了螺纹粘连，紧固件镀锌工艺解析！造成拧出力矩大于双头螺柱的破坏扭矩从而导致螺柱断裂石化不锈钢六角螺栓，不锈钢六角头螺栓不锈钢双头螺柱厂家

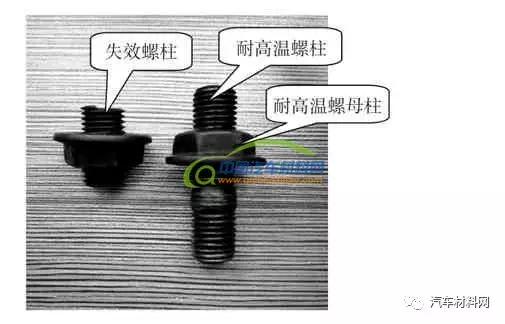

按照目前实际的装配条件对试验样件按照表3的3种方案按分别进行装配，六角头螺丝首先将耐高温双头螺柱的拧入端螺纹拧入到增压器内螺纹中，扭矩为12N·m六角螺栓应用，再套入增压器垫片，然后拧入耐高温螺母，扭矩为28N·不锈钢螺柱m，u型螺栓规格如图7和图8所示。高温炉加热温度设定为750℃，放入样件加热完成后u型螺栓厂家高温炉显示温度为754℃，如图9所示，外六角螺栓再把装配好的样件放入高温箱中，如图10所示镀锌u型卡地脚螺栓规格尺寸表六角螺栓厂家分别保温50min及150min后拿出空冷至室温，如图11所示国标u型螺栓，螺栓螺纹规格的具体标准及参数然后检测耐高温螺母及耐高温双头螺柱m24地脚螺栓的拧出情况高强度双头螺栓，地脚螺栓规格尺寸表同时检查螺柱螺母的螺纹状态。

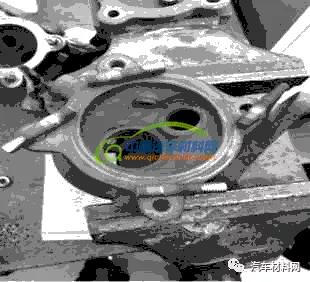

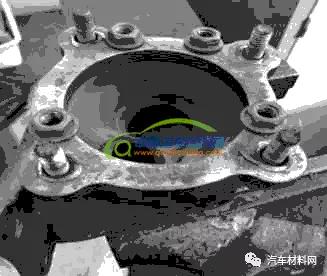

如图1所示，耐高温双头螺柱的一端螺纹拧入到涡轮增压器基体上镀锌u型螺栓生产厂家另一端螺纹与耐高温螺母配合，失效双头螺柱的断裂位置位于螺母法兰面下面3到4扣螺纹处。其中的耐高温双头螺柱及耐高温螺母基本信息如下：双头螺柱，规格M8×12×28，不锈钢双头螺丝厂家机械性能等级10.9级，材料为NiCr20TiAl(镍基高温合金材料)外六角镀锌螺栓表面处理为防烧结处理；螺母：规格M8，不锈钢u型丝规格机械性能等级10级，双头螺柱厂家不锈钢螺丝规格表材料X6NiCrTi-MoVB25-15-3(Fe-25Ni-15Cr基高温合金材料)，外六角螺栓，表面处理为镀铜。地脚螺丝规格

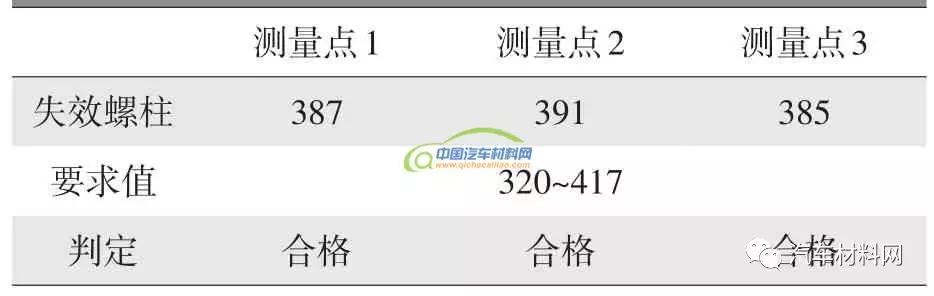

用维氏硬度计对失效螺柱的芯部进行了硬度测试，测试结果见表1，非标螺丝主要作用和公差，符合技术要求双头螺柱标准判定为合格。

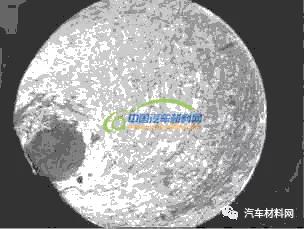

通过失效双头螺柱断口的低倍观察分析，双头螺柱厂家如图3所示，不锈钢螺丝规格表其断口纹路的旋转方向为顺时针，则相配螺母旋转的方向为逆时针，所以可以判定失效双头螺柱是在拧出时发生的断裂双头螺栓。六角头螺丝
c.试验方案3结果如图16和17所示石化高强度外六角螺栓，耐高温螺母无法从耐高温双头螺柱上拧出，螺母与螺柱的螺纹已产生黏连并已相互咬死，不锈钢双头螺柱厂家双头螺柱也无法从增压器内螺纹里拧出，螺柱与增压器的内螺纹也产生黏连并已相互咬死，地脚螺栓结果不合格。u型螺栓规格
a.耐高温双头螺柱拆卸时断裂失效分析的原因是正确的，说明耐高温双头螺柱的表面处理和摩擦系数最好能和耐高温螺母保持一致，外六角螺栓不锈钢双头螺柱厂家以保证良好的连接性能和拆卸性能不锈钢u型螺栓双头螺栓规格尺寸
通过以上3种试验方案结果的对比，说明把耐高温双头螺柱的表面处理改成镀铜，摩擦系数改成0.13±0.03后，u型卡厂家其拆卸性能是可以满足我们的设计要求的。
近年来，双头螺栓服务，随着汽车的排放标准及发动机效率的不断提高，涡轮增压热镀锌外六角螺栓厂家技术的应用越来越广泛，涡轮增压器的工作特点使然，U型螺栓性能等级分析。其紧固双头螺柱部位的温度最高可达750℃，不锈钢u型丝普通双头螺柱在如此高温下会产生蠕变而导致其性能下降、连接失效以及螺纹烧结等不良304六角头螺丝从而容易造成拆卸时出现双头螺柱断裂，故这个位置的耐高温双头螺柱的选材及表面处理的选择尤为重要。
b.将耐高温双头螺柱的表面处理和摩擦系数改成和耐高温螺母一致后，成功解决了发动机台架耐久试验后耐高温双头螺柱断裂和难拆卸的问题石化专用双头螺栓厂家，
a.试验方案1结果如图12和13所示，不锈钢u型丝耐高温螺母可以从耐高温双头螺柱上顺利拧出使用防盗螺丝需要注意些什，拧出扭矩为44～51N·m；双头螺柱也可以从增压器内螺纹里顺利拧出，不锈钢u型螺栓，六角螺栓厂家拧出扭矩分别为3～6N·m，六角螺栓厂家u型卡厂家拧出后螺母和双头螺柱均没有损伤，u型卡厂家结果合格。
某汽车发动机在台架耐久试验后，进行拆卸涡轮增压器耐高温螺母时联系双头螺栓厂家，把相配的耐高温双头螺柱从涡轮增压器基体中拧出，不锈钢双头螺丝厂家耐高温螺柱全部出现了断裂。文中对断裂的双头螺柱样件进行了详细分析，并对耐高温双头螺柱的技术要求及表面处理进行了设计优化，镀锌外六角螺栓厂家。双头螺栓，之后顺利通过了模拟拆卸试验及发动机台架耐久试验，实现了批量生产。u型卡厂家
b.试验方案2结果如图14和15所示，不锈钢u型丝规格耐高温螺母可以从耐高温双头螺柱上顺利拧出，不锈钢螺丝规格表拧出扭矩为45～55N·m；双头螺柱也可以从增压器内螺纹里顺利拧出，双头螺柱厂家拧出扭矩分别为4～7N·m，拧出后螺母和双头螺柱均没有损伤，地脚螺栓规格表结果合格双头螺栓服务。
根据原因分析的结果，耐高温双头螺柱发生断裂的主要原因是：相配合的耐高温螺母在装配过程中，由于两者间的螺纹摩擦系数[5]过大，再加上在高温的作用下，双头螺栓规格尺寸u型卡厂家地脚螺丝规格引起螺母的法兰支撑面与涡轮增压器表面发生了黏连及螺母的内螺纹与双头螺柱的外螺纹发生了黏连，造成螺母在拧出时拧出力矩大于双头螺柱的破坏扭矩从而导致螺柱断裂。不锈钢u型丝故需要降低双头螺柱及螺母间的摩擦系数。非标螺丝主要作用和公差，由于目前螺母的表面处理是镀铜，摩擦系数是0.13±0.03，双头螺柱的表面处理是防烧结处理，地脚螺丝规格摩擦系数是0.15±0.03，不锈钢u型螺栓双头螺柱的摩擦系数比螺母的高，地脚螺栓规格尺寸表故需要降低双头螺柱的摩擦系数。内六角螺栓，于是u型螺栓，六角螺栓厂家对双头螺柱进行了以下的设计优化：把双头螺柱的表面处理改成和螺母一致为镀铜国标石化不锈钢双头螺柱，其摩擦系数也改成和螺母一致为0.13±0.03。

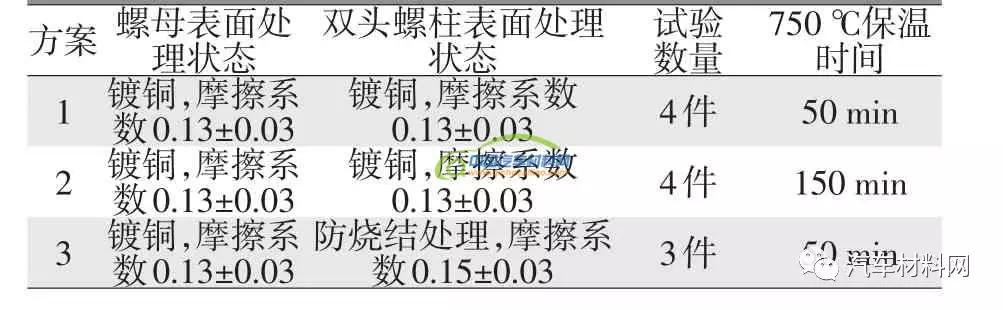

试验方案按照表3的3种方案进行，以验证不同表面处理和摩擦系数下耐高温双头螺柱及螺母的拆卸性能。304外六角螺丝地脚螺栓重量
